一. ZZDX氮封裝置-泄氮閥
由于目前國內對控制閥行業還沒有一個具體.統一的型號及命名。行業內對該自力式調節閥的命名,都是各個企業自己的企業標準。例:(自力式供氮閥.氮封裝置.供氮裝置.帶指揮器自力式壓力調節閥)等。
帶指揮器自力式壓力調節閥屬于自力式閥門系列，利用介質自身的壓力來控制閥門開關，采用先導閥結構設計，以閥后壓力為動力源，引入閥后壓力到指揮器膜片上以控制指揮器閥芯位置，改變流經指揮器閥芯的介質壓力和流量，使閥門后端壓力保持精確恒定。
該閥壓力設定靠指揮器上的壓力彈簧來實現，調節壓縮彈簧閥后壓力變大，反之則變小，操作簡單因而存在方便、便捷、比一般的直接取壓自力式壓力調節閥精度要高；一般用于儲罐氮封系統；調節和穩定儲罐的氮氣壓力，控制精度極其靈敏，控制精度閥后能達到0.0001MPa （100pa)運行過程中壓力可以連續調節,特別適合是控制微壓場合的工況。

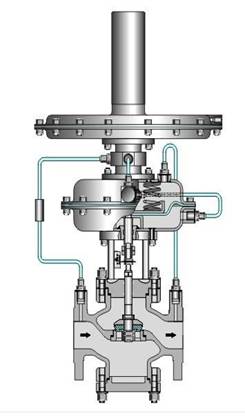

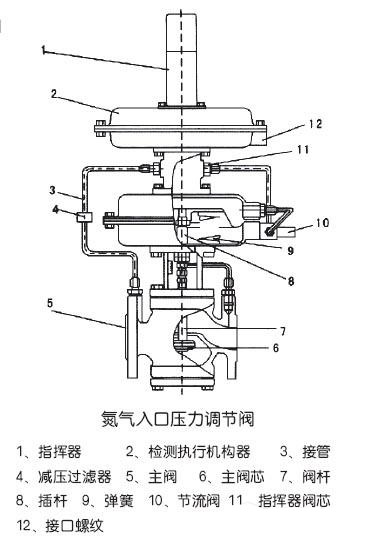

二. ZZDX氮封裝置-泄氮閥結構
三. ZZDX氮封裝置-泄氮閥安裝圖

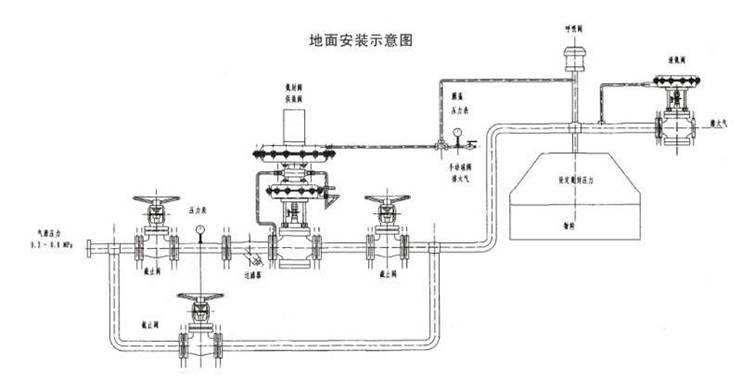

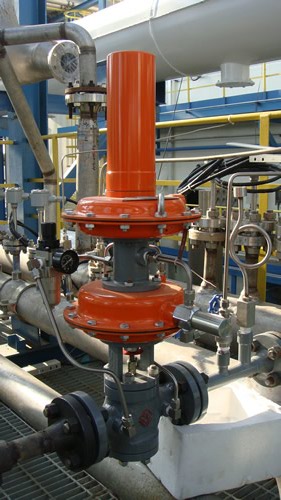

地面安裝式(氮封裝置使用現場照片)

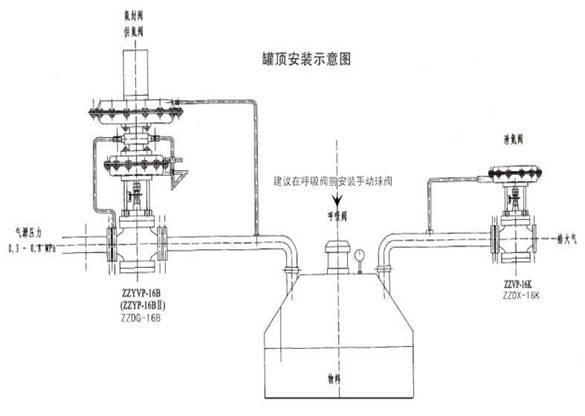

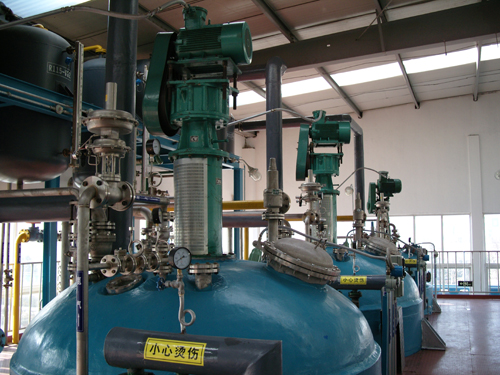

罐頂安裝(氮封裝置使用現場照片)
四. ZZDX氮封裝置-泄氮閥工作原理
氮封裝置由供氮閥、泄氮閥、 呼吸閥 組成，供氮閥由指揮器和主閥兩部分組成；泄氮閥由內反饋的壓開型微壓調節閥組成，氮氣壓力一般設為100mmH2O，通過氮封裝置精確控制。當儲罐進液閥開啟，向罐內添加物料時，液面上升，氣相部分容積減小，壓力升高，當罐內壓力升至高于泄氮閥壓力設定值時，泄氮閥打開，向外界釋放氮氣，使罐內壓力下降，降至泄氮閥壓力設定點時，自動關閉。
當儲罐出液閥開啟，用戶放料時，液面下降，氣相部分容積增大，罐內壓力降低，供氮閥開啟，向儲罐內注入氮氣，使罐內壓力上升，升至供氮閥壓力設定點，自動關閉。
五. ZZDX氮封裝置-泄氮閥零件材料
零件名稱材料：
閥體：ZG230-Ni9Ti 、ZG1Cr18Ni9Ti 、ZG1Cr18Ni12Mo2Ti
閥芯：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
膜片：丁腈橡膠夾增強滌綸織物
六. ZZDX氮封裝置-泄氮閥主要技術參數
| 公稱通徑DN(mm) | 20 | 25 | 40 | 50 | 80 | 100 | 150 | |||||
| 閥座直徑DN(mm) | 6 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| 額定流量系數Kv | 3.2 | 5 | 8 | 10 | 20 | 32 | 50 | 80 | 100 | 160 | 250 | 400 |
| 壓力調節范圍Kpa | 0.5～70 20～120 60～400 300～700 500～1000 | |||||||||||
| 公稱壓力PN(Mpa) | 1.0 1.6 | |||||||||||
| 被調介質溫度（℃） | 80 200 | |||||||||||
| 流量特性 | 快開 | |||||||||||
| 調節精度（％） | ≤5 | |||||||||||
| 允許壓降（Mpa） | 1.6 | 1.6 | 1.1 | 0.6 | 0.4 | |||||||
| 執行機構薄膜有效面積（C㎡） | 200 | 280 | 400 | |||||||||
| 允許泄漏量 | 符合ANSIB16.104—1976 IV級 | |||||||||||
七. ZZDX氮封裝置-泄氮閥規格及重量外形尺寸
| 公稱通徑（DN） | 25 | 40 | 50 | 80 | 100 | 150 | |
| 法蘭端面距（L） | PN16 | 160 | 200 | 230 | 310 | 350 | 480 |
| A | PN16 | 115 | 150 | 165 | 200 | 220 | 285 |
| B | PN16 | 85 | 110 | 125 | 160 | 180 | 240 |
| H1 | PN16 | 83 | 95 | 110 | 140 | 160 | 230 |
| H2 | PN16 | 325 | |||||
| H | PN16 | 650 | 680 | 750 | 790 | 840 | 990 |
| G | PN16 | 16 | 18 | 20 | 20 | 22 | 24 |
| S | PN16 | 308 | |||||
| nф | PN16 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-22 |
| 重量（kg） | 18 | 27 | 40 | 80 | 108 | 262 | |
八. ZZDX氮封裝置-泄氮閥安裝使用與維護
1、安裝：
（1）安裝前，檢查整機零件是否缺損或者松動，對管道應進行清洗，介質流向應與閥體箭頭指向一致。
（2）為便于現場維修與操作，閥四周應留有適當的空間。
（3）閥門應正立垂直安裝在水平管道上，閥體與管道的法蘭連接，要注意軸度，并應安裝在環境溫度不超過-25~55°C的場合使用。
2、使用
（1）開啟閥前截止閥，使介質緩慢流入閥體
（2）擰開指揮器護罩，松開指揮器調節螺釘
（3）調節指揮器主彈簧，使閥后壓力至設定值
（4）固定指揮器調節螺釘，裝好護罩，調壓閥即可開始工作
（5）不用時，關閉閥前截止閥
3、維護
（1）拆卸閥門時，要保護好精密零件的表面，拆裝閥座時，要使用專用工具
（2）閥芯與閥座，不管修理或者更換，密封面都必須進行研磨
（3）彈簧若有裂縫跡象，必須更換
（4）密封墊片與0型圈每次檢修時全部更換，膜片根據檢查結果而定。
（5）閥門平時維護，只有觀察閥后導壓器上的壓力表是否符合設計值要求即可。另外若發現各連接處有滲漏可 擰緊螺母與螺釘或更換密封墊片與0型圈。
九.訂貨須知
1.產品型號與名稱
2.公稱通徑DN(mm)
3.公稱壓力
4.流量特性要求
5.閥體材質及閥內件材料
6.介質種類和溫度范圍
7.閥前后壓力(壓差)
8.密封形式
9.配套附件
