| ZZY-K自力式壓力調節閥 |
| 尺寸規格范圍: DN15~DN300 壓力等級范圍: ANSI 150~600# PN1.6~PN6.4Mpa |
使用說明
ZZY型自力式壓力調節閥(ZZY自力式調節閥）無需外加能源，利用被調介質自身能量為動力源引入執行機構控制閥芯位置，改彎兩端的壓差和流量，使閥前（或閥后）壓力穩定。具有動作靈敏，密封性好，壓力設定點波動力小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。

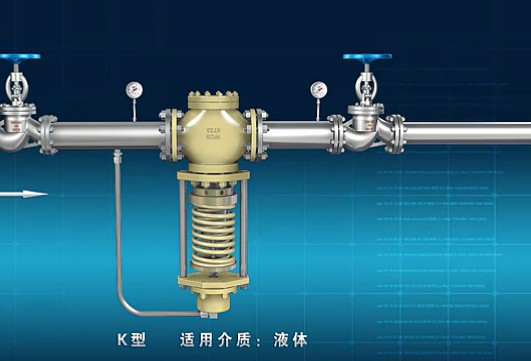

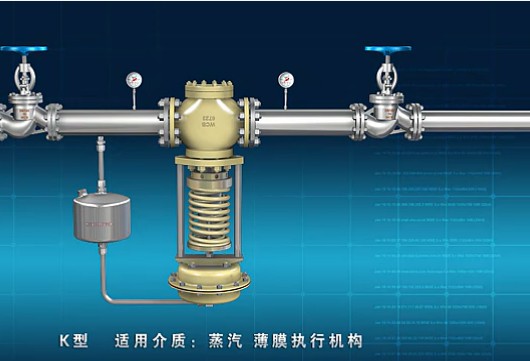

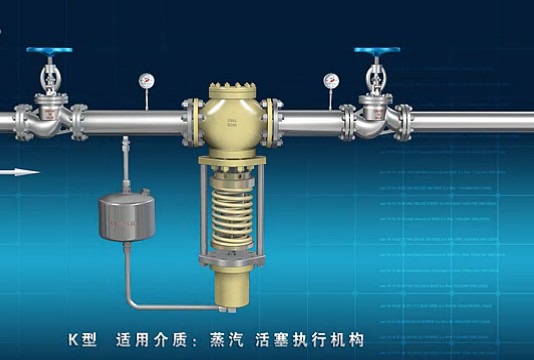

本系列產品有單座（ZZYP）、套筒（ZZYM）、雙（ZZYN）、三種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節（K型）。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20～300；泄漏量等級有II級、IV級和VI級三檔；流量特性為快開；壓力分段調節從15～2500Kpa?？砂葱枰M合滿足用戶工況要求。
產品特點
自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。
壓力分段范圍細且互相交叉，調節精度高。
壓力設定值在運行期間可連續設定。
對閥后壓力調節，閥前壓力與閥后壓力之比可為10：1～10：8。
橡膠膜片式檢測，執行機構測精度高、動作靈敏。
采用壓力平衡機構，使調節閥反應靈敏、控制精確。
零件材料
閥體：ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12Mo2Ti
閥芯：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
閥座：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
閥桿：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
膜蓋：A3、A3鋼涂四氟乙烯不銹鋼
填料：丁腈、乙炳、氟、耐油橡膠
規格與技術參數
| 公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||||||||
| 額定流量系數（KV） | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 | |||||||||
| 額定行程（mm） | 8 | 10 | 14 | 20 | 25 | 40 | 50 | 60 | 70 | |||||||||||||
| 公稱壓力PN(Mpa) | 1.6、4.0、6.4 | |||||||||||||||||||||
| 壓力調節范圍（MPa） | 15～50 40～80 60～100 80～140 120～180 160～220 200～260 240～300 280～350 330～400 380～450 430～500 480～560 540～620 600～700 680～800 780～900 880～1000 980～1500 1000～2500 |
|||||||||||||||||||||
| 流量特性（℃） | 快開 | |||||||||||||||||||||
| 調節精度（％） | ±5 | |||||||||||||||||||||
| 使用溫度（℃） | ≤350 | |||||||||||||||||||||
| 允許泄漏量 | 硬密封（l/h） | 單座：≤10-4閥額定容量（IV級）；雙座、套筒：≤5×10-3閥額定容量（II級） | ||||||||||||||||||||
| 軟密封（ml/h） | 0.15 | 0.30 | 0.45 | 0.60 | 0.90 | 1.7 | 4.0 | 6.75 | 11.10 | 16.0 | ||||||||||||
| 減壓比 | 最大 | 10 | ||||||||||||||||||||
| 最小 | 1.25 | |||||||||||||||||||||
外形尺寸及重量
| 公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| 法蘭接管尺寸B | 383 | 512 | 603 | 862 | 1023 | 1380 | 1800 | 2000 | 2200 | ||||||
| 法蘭端面距L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | ||
| 壓力 調節 范圍 kpa |
15-140 | H | 475 | 520 | 540 | 710 | 780 | 840 | 880 | 915 | 940 | 1000 | |||
| A | 280 | 308 | |||||||||||||
| 280-500 | H | 455 | 500 | 520 | 690 | 760 | 800 | 870 | 880 | 900 | 950 | ||||
| A | 230 | ||||||||||||||
| 120-300 | H | 450 | 490 | 510 | 680 | 750 | 790 | 860 | 870 | 890 | 940 | ||||
| A | 176 | 194 | 280 | ||||||||||||
| 480-1000 | H | 445 | 480 | 670 | 740 | 780 | 850 | 860 | 880 | 930 | |||||
| A | 176 | 194 | 280 | ||||||||||||
| 600-1500 | H | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | 1100 | 1200 | |||||
| A | 85 | 96 | |||||||||||||
| 1000-2500 | H | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | 1100 | 1200 | |||||
| A | 85 | 96 | |||||||||||||
| 重量kg | 26 | 37 | 42 | 72 | 90 | 114 | 130 | 144 | 180 | 200 | 250 | ||||
| 導壓管接頭螺紋 | M16×1.5 | ||||||||||||||
連接尺寸及標準
法蘭標準：鑄法法按BG9113-88、JB/79-94
法蘭密封面型式：PN16凸面
PN40、64為凹凸、閥體為凹面
結構長度按BG12221-98
執行機構信號接口：內螺紋M16×1.5
※ 閥體法蘭及法蘭端面距離可按用戶指定的標準制造。如：ANSI、JIS、DIN等。
訂貨須知
訂貨時請用戶提供以下資料：
調節閥名稱、型號
公稱壓力Mpa
公稱通徑(mm)
額定流量系數（Kv）
固有流量特性
介質名稱
工作溫度及范圍
整機作用方式
壓力設定點及調節范圍
閥體、閥內件及填料材質
所配附件
其它特殊要求
