■遠程控制系統產品
■產品說明
模塊化中小型PLC系統，能滿足中等性能要求的應用；大范圍的各種功能模塊可以非常好地滿足和適應自動控制任務。
應用
---- S7-300是模塊化中小型PLC 系統，它能滿足中等性能要求的應用。
---- 模塊化，無排風扇結構，易于實現分布，易于用戶掌握等特點使得S7-300成為各種從小規模到中等性能要求控制任務的方便又經濟的解決方案。
---- 西門子S7-300的應用領域包括：
專用機床
紡織機械
包裝機械
通用機械工程應用
控制系統
機床
樓宇自動化
電器制造工業及相關產業
---- 多種的性能遞增的CPU和豐富的且?guī)в性S多方便功能的I/O擴展模塊，使用戶可以完全根據實際應用選擇合適的模塊。
---- 當任務規模擴大并且愈加復雜時，可隨時使用附加模塊對PLC進行擴展。
■PLC西門子S7-300亮點：
· 性能增強： 位處理性能提高1 倍
· 存儲器增大
○ CPU 314，從96 KB 增大至128 KB
○ CPU 315-2 DP，從128 KB 增大至256 KB
○ CPU 315F-2 DP，從192 KB 增大至384 KB
· 同時監視2個塊
· 協調技術數據
· 增大過程I/O 映像
· CPU 315(F)-2 DP 支持PROFIBUS 等時模式
· CPU 315(F)-2 DP 的數據記錄路由
■西門子S7-300性能
與現有的CPU 312、314 和315(F)-2 DP 相比，創新型S7-300 CPU 的性能有了顯著提高；例如，創新型CPU 上的用戶程序處理速度至少提高了1 倍，在某些情況下甚至更快。位處理時間甚至降至50 ns，而字處理時間降至90 ns。此外，也大大增強了定點和浮點運算性能。
西門子S7-300同時監視2 個塊
S7-300 CPU 固件版本V3.0 允許同時監視2 個塊。用戶可以同時監視一個PG 或PC 上的兩個塊，或者不同PG 或PC 上的兩個塊。此外，增大了塊狀態中可顯示的程序行數目；該功能要求必須使用STEP 7 V5.4 SP5。
西門子S7-300協調技術數據
協調了S7-300 CPU 的技術數據。調整或增大了S7-300 CPU 的下列數量范圍：
· 所有S7-300 CPU 的塊(FC、FB、DB) 編號范圍相同。塊編號范圍將增至S7-400 級別。
○ FC / FB 的塊編號范圍：0 - 7 999
○ DB 的塊編號范圍：1 - 16 000
請注意，F(xiàn)C、FB 和DB 的總數保持不變
· 相同的本地數據大小
○ 每個執行級別最大32 KB
○ 每個塊最大2 KB
· 每個優先級的嵌套深度相同：16
· 所有CPU 312 以上的S7-300 CPU 具有相同的塊大小：64 KB
CPU 312：32 KB
· 所有S7-300 CPU 統一： 可同時激活的Alarm_S 塊的數量為300
· 延時中斷OB 的數目相同：OB20 和OB21
· 時間中斷OB 的數目相同：OB32、OB33、OB34 和OB35
· 實現全局數據通信的全局數據回路數目相同：8
· 斷點數目從2 個增至4 個
· CPU 312 的位存儲器為256 字節
· CPU 312 有256 個S7 定時器/ S7 計數器
· 診斷緩沖區：
○ 診斷緩沖區大小：通常為500 條，其中最新的100 條具有保持性
○ CPU 處于RUN 狀態時顯示的診斷緩沖區條目數可配置為10 - 499 條。
默認為10 條。
■西門子S7-300兼容性和必需的組件
創新型S7-300 CPU 替代以前的版本；它們的備件相互兼容。
新型CPU 供貨的同時，以前的312、314、315(F)-2DP CPU 還將繼續供貨一年多左右。之后就只能訂購固件版本為V3.0 或更高版本的CPU。
請注意：固件版本V3.0 只適用于新型S7-300 CPU，不能在以前的硬件上安裝。
配套自控集成柜
■產品說明

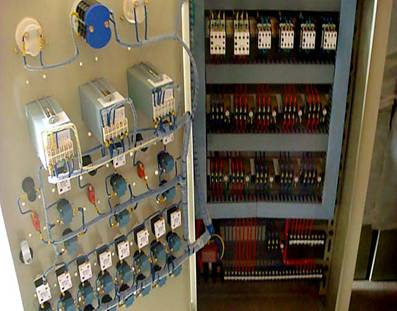

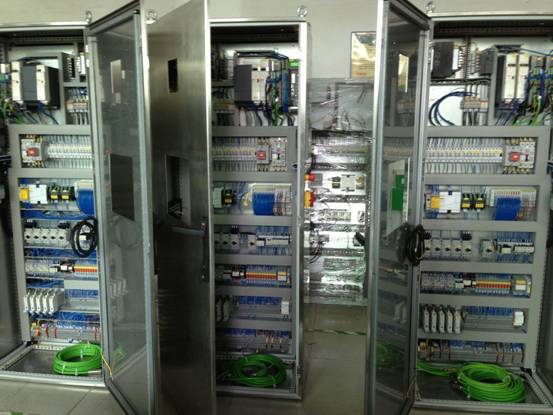

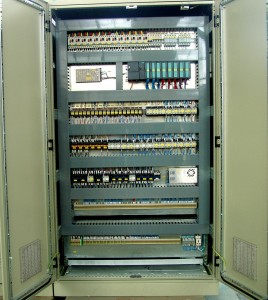

自控集成柜
該柜體為內骨架、拼裝式柜體結構，采用25mm標準模數、C形型材結構標準，可根據需要截取其長度（25mm的整數倍），組成符合國家標準的不同外形尺寸的柜體。柜體前后門及側門表面處理采用靜電噴塑工藝。
該柜體采用2mm覆鋁鍍鋅鋼板，經進口數顯剪板機下料、數控多工位加工中心沖壓、數顯彎板機成型。柜門內部加強筋采用意大利進口無痕點焊機加工。以滿足：
a) 柜表面平整、柜體無變形
b) 不平度：相鄰兩柜間<1mm
c) 柜間接縫：<1.5mm
d) 垂直度（每米）：<0.5mm
e) 成列柜頂部偏差：<2mm
柜體下部前后均可安裝百葉窗式通風窗，每柜根據通風散熱的需要可安排0～4個散熱窗（柜體前、后各安裝0～2個），為滿足防護等級IP31以上的要求，百葉窗式通風窗可安裝防塵用的過濾網和強制通風的排風扇。
柜體接地符合GB3836《爆炸性環境用防爆電氣設備通用要求》第15章的規定。柜體接地端子的導電部件采用電解銅材制造。
傳動及MCC柜的安裝工藝：
a) 所有安裝的電器件均有明顯的電氣原理代號的機打標簽，包括“位置標簽”和器件標簽。
b) 配線：全部采用多股銅芯軟線，并配壓IT、OT或UT接頭；導線采用異型塑料管打上線號或端子號，字跡不褪色。
c) 固定部位的導線（£2.5m2）安裝在塑料線槽內。
d) 為通訊電纜在柜內安置具有電磁屏蔽功能的金屬線槽，并接地，其截面積不小于2.5mm2。
e) 全數字直流調速模塊均安裝安全地線，其截面積不小于25mm2。
f) 活動部位（過門處）的配線不僅采用多股銅芯線，在線把外加繞塑料蛇皮管，防止線皮破損。
g) 接地線采用綠、黃相間的特殊專用導線。
h) 柜內安裝元件符合SIEMENS“EMC安裝導則”抗干擾要求。
自動化控制系統
PLC系統
基于SIEMENS公司S7-300PLC系統有以下的優越性，所以控制系統首選SIEMENS公司PLC S7-300系統。
l 模塊化中小型PLC系統，能滿足中等性能要求的應用；
l 大范圍的各種功能模塊可以非常好的滿足和適應自動控制任務；
l 由于簡單實用的分散式結構和多界面網絡能力，使得應用十分靈活；
l 方便用戶和簡易的無風扇設計；
l 當控制任務增加時，可自由擴展；
l 由于大范圍的集成功能使得它功能非常強勁；
l S7-300系統已得到國內和國外的以下認證：DIN、UL認證、CSA認證、FM1級1區，A，B，C，D組、溫度組T4、船級認證；
l 方便的機架擴展功能；
l S7-300的大量功能支持和幫助用戶進行編程、啟動和維護；
n 高速的指令運算；
n 浮點數運算；
n 方便用戶的參數賦值；
n 方便的人機界面服務已經集成在S7-300操作系統內；
n CPU的智能化診斷系統連續監控系統的功能是否正常、記錄錯誤和特殊系統時間（例如：超時、模塊更換，等等）；
n 多級口令保護可以使用戶高度、有效地保護其他技術機密，防止未經允許的復制和修改；
l S7-300的具有多種不同的通訊接口；
n 多種通訊處理器用來連接AS-I接口、Profibus和以太網總線系統；
n 通訊處理器用來連接點到點的通訊系統；
n 多點接口（MPI）集成在CPU中，用于同時連接編程器、PC機、人機界面系統及其他自動化控制系統；
n 通過總線（AS-I、Profibus）對I/O模塊周期尋址（過程映像交換）；
l 功能強大的通訊技術；
n 最多32個MP站；
n 數據傳輸速度：187.5千位/秒或者12兆位/秒；
winCC-人機界面
基于SIEMENS公司winCC系統有以下的優越性及與PLC系統的統一性，所以工控軟件系統首選SIEMENS公司PLC S7-300系統。
l 生產和過程自動化中解決可視化和控制任務的工業技術中性系統；
l winCC提供適用于工業的圖形顯示、消息、歸檔以及報表的功能模板；
l 高性能的過程耦合、快速的畫面更新、以及可靠的數據使其具有高度的實用性；
l winCC提供了開放的界面用于用戶解決方案；
l winCC編輯器提供了以下功能；
n 圖形編緝器：圖形編緝器是用于創建過程畫面的面向矢量的作圖程序。
n 報警記錄：報警記錄提供了顯示和操作選項來獲取和歸檔結果。
n 變量記錄：變量記錄被用來從運行過程中采集數據并準備將它們顯示和歸檔。
n 報表編輯器：報表編緝器是為消息、操作、歸檔內容和當前或已歸檔的數據的定時器或事件控制文檔的集成的報表系統，可以自由選擇用戶報表或項目文檔的形式。
n 全局腳本：全局腳本是Ｃ語言函數和動作的通稱，根據其不同的類型，可用于一個給定的項目或眾多項目中。
n 文本庫：可以在文本庫中編緝多種模塊在運行中使用的文本。
n 用戶管理器：用戶管理器用于分配和控制用戶的單個組態和運行系統編緝器的訪問權限。
n 交叉索引：交叉索引用于為對象尋找和顯示所有使用處，例如變量、畫面和函數等。
l winCC提供的基本選項；
n 客戶機服務器：使用客戶機服務器功能，winCC可以用來在一般與連網的自動控制系統的互連中操作幾個并列的操作和監控站。
n 冗余：winCC提供了并行操作一對服務器的可能，因此兩臺機器間可以相互監控。
n 用戶歸檔：winCC用戶歸檔是一個數據庫系統，用戶自已可以對其組態。
l winCC的過程控制選項；
n 存儲：存儲功能支持硬盤與長期數據介質自動地進行數據交換，同樣也可以在硬盤上將數據刪除。
n 畫面樹管理器：畫面樹管理器用來管理系統、子系統、函數名稱和圖形編輯器畫面體系。
n 時間同步：時間同步是用于帶有SINEC L2/L2R 總線系統的一種系統功能。為此一臺winCC操作員站承擔作為主時鐘的任務，并控制所有其它操作員站以及與當前時間的系統總路線連接的自動系統。這使整個系統可以按時間順序來排列消息。
n 設備狀態監控：設備狀態監控用來不斷地監控單個系統（操作員站和自動控制系統）并且將運行系統的結果可視化作為畫面顯示，自動觸發蜂鳴器組件，以及自動生成系統消息。
n 基本數據：基本數據用來通過向?qū)ЫM態基本 的winCC數據。
n 拆分畫面向?qū)В翰鸱之嬅嫦驅遣鸱之嬅婀芾砥鞯慕M件。用來組態、初始化當前winCC項目的監控器和畫面設置。在創建一個項目后由于其它的應用程序（運行、組顯示等）要訪問這些數據，應立刻執行初始化。
l 性能可靠、操作舒適、運行平穩；
l 用于世界范圍內多種領域；
l 遵守EN歐洲標準直到IEC/VDE標記、UL-/cUL-和CSA-認證；
l 軟件結構：兩臺高效能的微處理器（C163和C167）承擔電樞和勵磁回路的調節和傳動控制功能；
l 參數組轉換：參數號P100~P599的參數及其他幾個參數共分為四組，通過開關量連接器可選擇哪一組參數有效；
l 自動優化功能：系統在出廠時已做了參數設定，選用自動優化功能，可以支持調節器的自動優化，包括：電樞（勵磁）電流調節器自動優化、速度調節器自動優化、EMF調節器自動優化、摩擦和轉動慣量補償?shù)淖詣觾?yōu)化；
l 監控與診斷功能，故障信息分為以下幾組：電網故障、接口故障、傳動系統故障、測速機監控和超速信號、電子板故障、通過開關量可設置外部故障；
l 強大的控制擴展能力；
l 多種通訊協議的兼容。
■技術指標
系統供電：
l 電壓3相AC：230～1000VAC 符合：IEC 38
l 電壓波動：±10％長期，±15％短期
l 額定頻率：50Hz或者60Hz
l 穩態頻率波動：50Hz：±2％，60Hz：±2％
l 動態頻率波動：50Hz：±5％，60Hz：±5％
防護等級：
l 整流模塊：IP00
漆色：
整流模塊的工作條件：
l 整流模塊風機進風口允許的冷卻空氣溫度：＋5℃～＋40℃
l 環境溫度在＋40℃～＋5 0℃時，變流模塊降容使用，參見3.1
l 環境溫度變化：＜0.5℃/分鐘
l 儲存溫度：－40℃～＋55℃
l 運輸溫度：－40℃～＋70℃
l 相對濕度：5～90％，無凝露
l 污染等級：2級
l 海拔高度：
海拔高度＜1000m，無需降容
海拔高度＞1000m，降容使用，參見3.2
噪音：＜83dBA
