| CV3000系列（ZXM型）大口徑氣動薄膜套筒調節閥 |
| 尺寸規格范圍: DN100~DN450 壓力等級范圍: PN1.6~PN6.4Mpa |

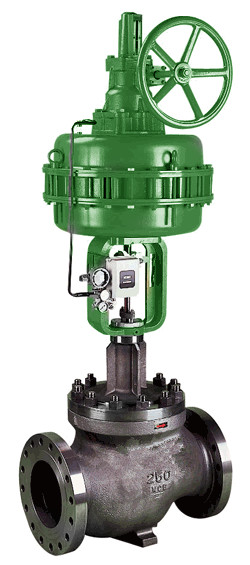

ZXM型系列氣動薄膜套筒調節閥
■產品說明：

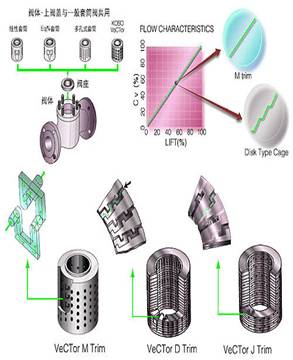

ZXM型系列氣動薄膜套筒調節閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。
本系列產品的標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN10、16、40、64；閥體口徑范圍DN100~450。適用流體溫由-200℃~560℃范圍內多種檔次。泄漏量標準有IV級或V級。流量特性為線性或等百分比。多種多樣的品種規格可供選擇。
■產品特點
1、頂導向單座調節閥，結構緊湊，部件少、易維修。
2、金屬閥芯適用多種工作場合，達IV級泄漏標準，ZXMQ型軟密封結構閥芯達V級泄漏標準。
3、閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30%。
4、可調范圍大，固有可調比為50。
5、執行機構采用多彈簧結構，高度減少30%、重量減輕30%。
6、ZXMV型波紋管密封型調節閥，對移動的閥桿形成完全的密封，堵絕流體外漏。
7、ZXMJ型調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合。
■零件材料
閥體、閥蓋：HT200，ZG230-450，ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊
軟密封閥芯：增強聚四氟乙烯
填料：聚四氟乙烯，柔性石墨
波紋管：1Cr18Ni9Ti
墊片：橡膠石棉板、10、1Cr18Ni9Ti、石棉纏繞墊片
膜蓋：A3
波紋膜片：丁晴橡膠夾增強滌綸織物
彈簧：60SIMN
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯套：2Cr13
執行機構
型 式：多彈簧式薄膜執行機構
ZP280B/K，ZP400B/K，ZP600B/K，ZP1000B/K
閥 作 用：正作用，反作用
膜片材料：丁腈橡膠夾增強滌綸織物
彈簧量程：20～100KPa，40～200KPa
80～240KPa
供氣壓力：0.14～0.4MPa
信號接口：內螺紋M16×1.5（M10×1）
環境溫度：-30℃～+70℃
附 件（根據要求配置）
定位器，空氣過濾減壓閥，手輪機構，限位開關，電磁閥，閥位傳送器，繼動器，保位閥，其它
