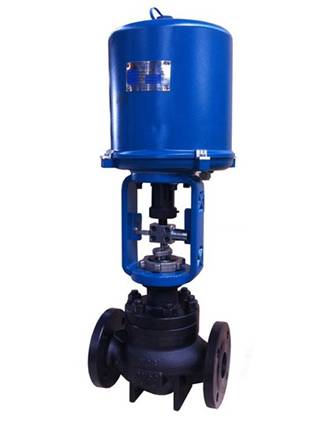

| ZDLM型電子式電動套筒調節閥 |
| 尺寸規格范圍: DN15~DN300 壓力等級范圍: ANSI 150~600# PN1.6~PN6.4Mpa |
ZDLM型電子式電動套筒調節閥是由3610L/3810L/PSL或其它系列電子式一體化(或智能型)電動執行機構和套筒調節機構組成。電子執行機構內有伺服系統，無須另配伺服放大器，有電源及輸入訊號即可控制運轉。調節機構采用平衡式閥塞結構，具有閥塞穩定性能好，不易產生震動，噪音低，對溫度敏感性小， 允許使用壓差較大等特點；適用于流量大、泄漏量要求不嚴格的場合。套筒調節切斷閥若采用了軟密封結構，特別適應于即要求調節又要求切斷的場合。
■主要零件材料
| 零件名稱 | 材料 |
| 閥體、閥蓋 | WCB(ZG230-450) WCC(ZG270-500) WC6(ZG15CrMo) CF8(304) CF8M(316) CF3(304L) CF3M(316L) |
| 閥芯、閥座 | 304(0Cr18Ni9) 316(OCr17Nil2Mo2) 316L(00Cr17Nil4Mo2) 并堆焊司太萊合金 17-4PH(沉淀硬化型不銹鋼) |
| 填料 | PTFE(聚四氟乙烯) R.TFE(增強聚四氟乙烯) Grafoil(柔性石墨) |
| 密封墊片 | PTFE、柔性石墨夾金屬 |
| 閥桿 | 304 316 316L 17-4PH |
注：可根據工況選用其它材料
■主要技術參數
| 公稱通徑 DN(mm) | 20 | 25 | 32 | 40 | 50 | |||||||||||||
| 閥座直徑 dn(mm) | 10 | 12 | 15 | 20 | 10 | 12 | 15 | 20 | 25 | 32 | 32 | 40 | 32 | 40 | 50 | |||
| 額定流量 系數(KV) |
直線 | 1.8 | 2.8 | 4.4 | 6.9 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 17.6 | 27.5 | 17.6 | 27.5 | 44 | ||
| 等百分比 | 1.6 | 2.5 | 4.0 | 6.3 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 16 | 25 | 16 | 25 | 40 | |||
| 閥行程(mm) | 16 | 25 | ||||||||||||||||
| 執行機構型號 | 361LSA-08 / 381LSA-08 / PSL201 | 361LSA-20 / 381LSA-20 / PSL202 | ||||||||||||||||
| 公稱通徑 DN(mm) | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |||||||||||
| 閥座直徑 dn(mm) | 65 | 65 | 80 | 65 | 80 | 100 | 125 | 125 | 150 | 150 | 200 | 250 | ||||||
| 額定流量 系數(KV) |
直線 | 69 | 69 | 110 | 69 | 110 | 176 | 275 | 275 | 440 | 440 | 690 | 1100 | |||||
| 等百分比 | 63 | 63 | 100 | 63 | 100 | 160 | 250 | 250 | 400 | 400 | 630 | 900 | ||||||
| 額定行程 L | 40 | 60 | 100 | |||||||||||||||
| 常配執行 機構型號 |
361LSB-30 381LSB-30 PSL204 |
361LSB-50 381LSB-50 PSL208 |
361LSC-65 381LSC-65 PSL312 |
361LSC-99 381LSC-99 PSL314 |
361LSC-160 381LSC-160 PSL316/320 |
|||||||||||||
| 公稱壓力 (PN)/Class |
MPa | 1.6，2.5，4.0，6.4(6.3) / 2.0，5.0，11.0 | ||||||||||||||||
| Bar | 16，25，40，64(63) / 20，50，110 | |||||||||||||||||
| Lb | ANSI： Class150、 Class300、 Class600 | |||||||||||||||||
| 固有流量特性 | 直線、等百分比 | |||||||||||||||||
| 固有可調比（R） | 50：1 | |||||||||||||||||
| 信號 | 輸入信號：4-20mA(輸入1-5v的須指明)；反饋信號：4-20mA | |||||||||||||||||
| 允許泄露量 | 硬閥芯；Ⅳ級（10-4×Kv）軟閥芯：Ⅵ級 見GB/T4213-92 | |||||||||||||||||
| 工作 溫度 t（℃） |
常溫型 | -20～200、-40～250、-60～250 | ||||||||||||||||
| 散熱型 | 代號：S | -40～350、-60～350 | ||||||||||||||||
| 高溫型 | 代號：G | 350～595（選用高溫材料） | ||||||||||||||||
| 低溫型 | 代號：D | D0：-60～-100、D1：-100～-200、D2：-200～-250 | ||||||||||||||||
| 調節切斷型 | 代號：Q | -40～150（閥芯夾增強PTFE）（特殊情況下采用） | ||||||||||||||||
注：① 工作溫度劃分是根據閥體材料的壓力-溫度等級(GB/T12224-2005)、使用工況、閥門的密封件材料等綜合因素來劃分的，各國劃分是有細微區別的，甚至各制造公司因使用的材料不一也會有區別的。
② 上述執行機構配置是根據常規配置來定的，具體配制要根據工藝參數，考慮到壓差，選定合理、經濟的執行機構。所配電子式電動執行機構也可采用其它公司同類型的產品。

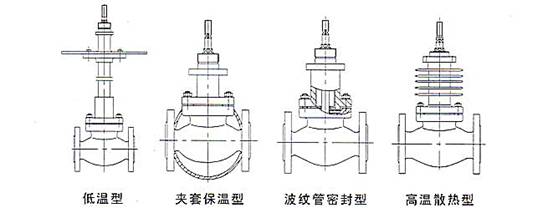

■閥蓋形式
■外形尺寸
ZDLM型電子式電動套筒調節閥外形尺寸表
單位：mm
|
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
注：① 為便于維修，頂上請請預留200-300mm空間，以便不拆閥而只拆去執行機構
② 以配 361L 型執行機構為例
ZDLM型電子式電動套筒調節閥外形尺寸表
單位：mm
|
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
注：① 以配361L型執行機構為例，H2也可由設計院或用戶指定。
② 尺寸L見上圖
■連接尺寸及標準
·法蘭按 GB/T9113-2000(默認標準)
也可按 JB/T79.1-94，JB/T79.2-94，或 HG20592～HG20635-2009
·法蘭密封面型式：PN16、PN25為凸面法蘭 PN40、PN64(63)為凹凸面法蘭，閥體為凹面法蘭
·法蘭端面距按GB12221-2005(其它標準須指明)
·焊接連接坡口按：GB12224-2005
·閥體法蘭及法蘭端面距離可以按用戶指定的標準制造，如ANSI，JIS，DIN等。
■型號編制說明
ZDLM-□□K(B)
Z：執行器大類， D：電子式 L：直行程 M：套筒調節閥
-□□：壓力級別： 如16：1.6MPa K(B)電開(關)，信號增加閥開啟
ZDLMQ-□□K(B) Q：調節切斷型 ZDLM-□□K(B)G G：高溫型
ZDLM-□□K(B)W W：波紋管密封型 ZDLM-□□K(B)J J：夾套保溫型
ZDLM-□□K(B)D D：低溫型 ZDLM-□□K(B)S S：散熱型
ZDLM-□□K(B)WS WS：波紋管密封散熱型
■訂貨須知
訂貨時請用戶提供以下資料：
·調節閥名稱、型號、用途
·公稱通徑(mm)、公稱壓力(MPa)、工作溫度及范圍
·閥前壓力，閥后壓力
·介質名稱及狀態，介質流量
·閥蓋型式
·供電電壓(220V或380V，默認為220V)
·輸入信號：4-20mA，還是1-5V(默認4-20mA)
·閥體、閥內件材質要求
·閥體法蘭標準(不指明時我公司按GB9113-2000規定供貨)
·閥體結構長度(法蘭面距L)(不指明時我公司按GB12221-2005規定供貨)
·其它特殊要求(如耐蝕要求，防爆等級要求，泄漏等級限制要求等等)
·電動執行機構是否需要防爆
·是否指定電動執行機構生產廠家

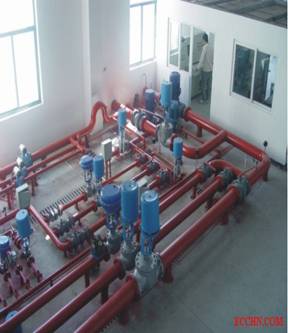

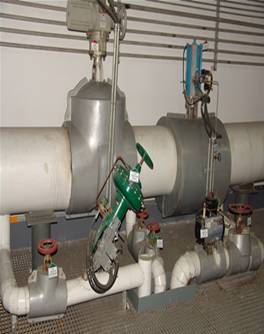

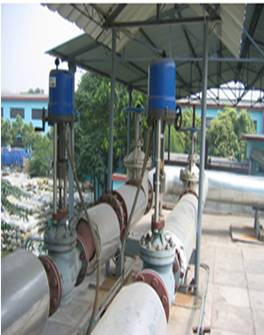

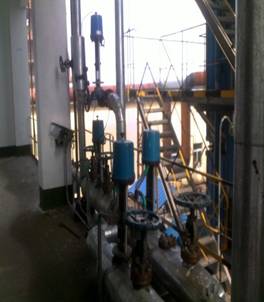

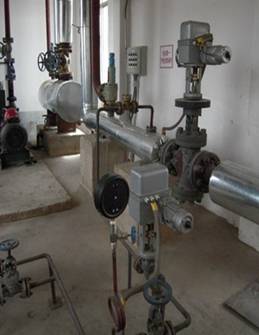

■工況應用
