| ZDLP型電子式電動單座調節閥 |
| 尺寸規格范圍: DN15~DN300 壓力等級范圍: ANSI 150~600# PN1.6~PN6.4Mpa |

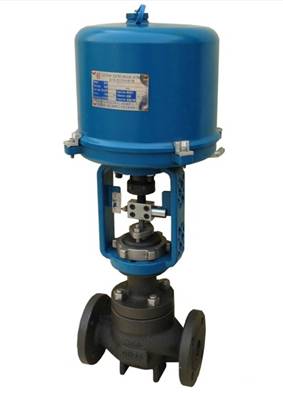

ZDLP型電子式電動單座調節閥是由3610L/3810/PSL 等系列電子式電動執行機構或智能型一體化執行機構和單座調節閥組成。電動執行機構內有伺服系統，無須另配伺服放大器，有輸入訊號及電源即可控制運轉。電子執行機構連線簡單，調節閥閥芯采用頂導向，適用于對泄漏量要求嚴格，閥前后壓差不大及有一定粘度和含有纖維狀介質的場合。
ZDLP型電子式電動單座調節閥與ZAZP型電動單座調節閥的區別在于：ZDLP型執行機構為電子式，而ZAZP型為電動機械式，其內不含伺服機構。選型時需注意！
■主要零件材料
| 零件名稱 | 材料 |
| 閥體、閥蓋 | WCB(ZG230-450) WCC(ZG270-500) WC6(ZG15CrMo) CF8(304) CF8M(316) CF3(304L) CF3M(316L) |
| 閥芯、閥座 | 304(0Cr18Ni9) 316(OCr17Nil2Mo2) 316L(00Cr17Nil4Mo2) 并堆焊司太萊合金 17-4PH(沉淀硬化型不銹鋼) |
| 填料 | PTFE(聚四氟乙烯) R.TFE(增強聚四氟乙烯) Grafoil(柔性石墨) |
| 密封墊片 | PTFE、柔性石墨夾金屬 |
| 閥桿 | 304 316 316L 17-4PH |
注：可根據工況選用其它材料
■主要技術參數
| 公稱通徑 DN(mm) | 20 | 25 | 32 | 40 | 50 | |||||||||||||
| 閥座直徑 dn(mm) | 10 | 12 | 15 | 20 | 10 | 12 | 15 | 20 | 25 | 32 | 32 | 40 | 32 | 40 | 50 | |||
| 額定流量 系數(KV) |
直線 | 1.8 | 2.8 | 4.4 | 6.9 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 17.6 | 27.5 | 17.6 | 27.5 | 44 | ||
| 等百分比 | 1.6 | 2.5 | 4.0 | 6.3 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 16 | 25 | 16 | 25 | 40 | |||
| 閥行程(mm) | 16 | 25 | ||||||||||||||||
| 執行機構型號 | 361LSA-08 / 381LSA-08 / PSL201 | 361LSA-20 / 381LSA-20 / PSL202 | ||||||||||||||||
| 公稱通徑 DN(mm) | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |||||||||||
| 閥座直徑 dn(mm) | 65 | 65 | 80 | 65 | 80 | 100 | 125 | 125 | 150 | 150 | 200 | 250 | ||||||
| 額定流量 系數(KV) |
直線 | 69 | 69 | 110 | 69 | 110 | 176 | 275 | 275 | 440 | 440 | 690 | 1100 | |||||
| 等百分比 | 63 | 63 | 100 | 63 | 100 | 160 | 250 | 250 | 400 | 400 | 630 | 900 | ||||||
| 額定行程 L | 40 | 60 | 100 | |||||||||||||||
| 常配執行 機構型號 |
361LSB-30 381LSB-30 PSL204 |
361LSB-50 381LSB-50 PSL208 |
361LSC-65 381LSC-65 PSL312 |
361LSC-99 381LSC-99 PSL314 |
361LSC-160 381LSC-160 PSL316/320 |
|||||||||||||
| 公稱壓力 (PN)/Class |
MPa | 1.6，2.5，4.0，6.4(6.3) / 2.0，5.0，11.0 | ||||||||||||||||
| Bar | 16，25，40，64(63) / 20，50，110 | |||||||||||||||||
| Lb | ANSI： Class150、 Class300、 Class600 | |||||||||||||||||
| 固有流量特性 | 直線、等百分比 | |||||||||||||||||
| 固有可調比（R） | 50：1 | |||||||||||||||||
| 信號 | 輸入信號：4-20mA(輸入1-5v的須指明)；反饋信號：4-20mA | |||||||||||||||||
| 允許泄露量 | 硬閥芯；Ⅳ級（10-4×Kv）軟閥芯：Ⅵ級 見GB/T4213-92 | |||||||||||||||||
| 工作 溫度 t（℃） |
常溫型 | -20～200、-40～250、-60～250 | ||||||||||||||||
| 散熱型 | 代號：S | -40～350、-60～350 | ||||||||||||||||
| 高溫型 | 代號：G | 350～595（選用高溫材料） | ||||||||||||||||
| 低溫型 | 代號：D | D0：-60～-100、D1：-100～-200、D2：-200～-250 | ||||||||||||||||
| 調節切斷型 | 代號：Q | -40～150（閥芯夾增強PTFE）（特殊情況下采用） | ||||||||||||||||
注：① 工作溫度劃分是根據閥體材料的壓力-溫度等級(GB/T12224-2005)、使用工況、閥門的密封件材料等綜合因素來劃分的，各國劃分是有細微區別的，甚至各制造公司因使用的材料不一也會有區別的。
② 上述執行機構配置是根據常規配置來定的，具體配制要根據工藝參數，考慮到壓差，選定合理、經濟的執行機構。所配電子式電動執行機構也可采用其它公司同類型的產品。

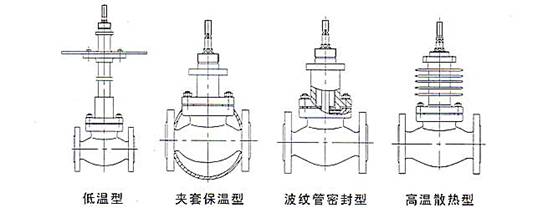

■閥蓋形式
■外形尺寸
ZDLP電動單座閥外形尺寸表
單位：mm
|
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
注：① 為便于維修，頂上請請預留200-300mm空間，以便不拆閥而只拆去執行機構
② 以配 361L 型執行機構為例
ZDLP型電動低溫單座閥外形尺寸表
單位：mm
|
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
注：① 以配361L型執行機構為例，H2也可由設計院或用戶指定。
② 尺寸L見上圖
■連接尺寸及標準
·法蘭按 GB/T9113-2000(默認標準)
也可按 JB/T79.1-94，JB/T79.2-94，或 HG20592～HG20635-2009
·法蘭密封面型式：PN16、PN25為凸面法蘭 PN40、PN64(63)為凹凸面法蘭，閥體為凹面法蘭
·法蘭端面距按GB12221-2005(其它標準須指明)
·焊接連接坡口按：GB12224-2005
·閥體法蘭及法蘭端面距離可以按用戶指定的標準制造，如ANSI，JIS，DIN等。
■型號編制說明
ZDLP- □□K(B)
Z ：執行器大類 D：電子式 L：直行程 P：單座調節閥
-□□：壓力級別： 如16：1.6MPa K(B)電開(關)式
ZDLPQ-□□K(B) Q：調節切斷型
ZDLP-□□K(B)G G：高溫型
ZDLP-□□K(B)W W：波紋管密封型
ZDLP-□□K(B)J J：夾套保溫型
ZDLP-□□K(B)D D：低溫型
ZDLP-□□K(B)S S：散熱型
ZDLP-□□K(B)WS WS：波紋管密封散熱型
ZDLPⅡ-□□K(B) Ⅱ：低噪聲型
■訂貨須知
訂貨時請用戶提供以下資料：
·調節閥名稱、型號、用途
·公稱通徑(mm)、公稱壓力(MPa)、工作溫度及范圍
·閥前壓力，閥后壓力
·介質名稱及狀態，介質流量
·閥蓋型式
·供電電壓(220V或380V，默認為220V)
·輸入信號：4-20mA，還是1-5V(默認4-20mA)
·閥體、閥內件材質要求
·閥體法蘭標準(不指明時我公司按GB9113-2000規定供貨)
·閥體結構長度(法蘭面距L)(不指明時我公司按GB12221-2005規定供貨)
·其它特殊要求(如耐蝕要求，防爆等級要求，泄漏等級限制要求等等)
·電動執行機構是否需要防爆
·是否指定電動執行機構生產廠家
