高線高棒三通切斷閥
（0.2秒～0.3秒快速切斷）
本系列高線高棒三通切斷閥產品，專為要求快速切斷或切換且具有良好密封性能的工況，經特殊生產工藝制造的一類氣動閥。主要應用與冶煉、化工等特殊場合。目前廣泛應用于穿水冷卻系統，如高線、棒材等。適用工況性能可達到替換進口產品。
■用途與特點
氣動快速活塞式高線高棒三通切斷閥，是一款快速切斷或切換的特殊切斷型閥門。它來自調節儀表的信號，最快可在0.2秒左右改變介質的切斷與流通方向。該產品操作力大，流阻小，額定流量系數增大，密封性能優良。因而廣泛應用于高速線材﹑棒材等生產過程自動控制冷卻水開關及切換。
■特點
1.該高線高棒三通閥切斷密封閥芯是特種材料鍛打后，結合高強度硬質合金材料利用堆焊工藝制成。能在較高的開關頻率且高速撞擊中保持良好的密封性能。
2.該氣動三通快速高線高棒三通閥切斷的閥桿是普通高線高棒三通閥切斷直徑的2倍，經過特殊硬化處理后，經精加工進行初級加工，后上磨床研磨出良好的光潔度，以保證閥桿在高速運動的惡劣條件下，長期保持良好的密封。
3.氣動執行器的是快速三通閥響應速度的關鍵。由特定的電磁閥及附件組成，能在0.2秒的時間左右完成閥門開關。
4.高線高棒三通閥切斷完全使用價格昂貴的美國進口填料，其柔韌性﹑耐磨性﹑密封性能都遠超過國內生產的密封填料，用于保證閥蓋處與閥桿的之間的高效密封性。
■結構與原理
結構：
活塞式高線高棒三通閥切斷是由氣動活塞式執行機構與特種高線高棒三通閥切斷二部分組成，中間采用高強度支架，及使用特種材料連接套，利用螺紋的形式將閥桿與執行機構的推桿連接而成。以下是三通閥的組裝圖

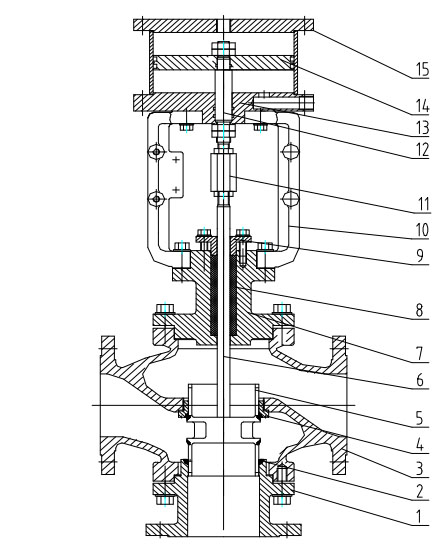

1. 回流接管 2.高強度硬質合金材料密封面 3.閥體 4.高強度硬質合金材料密封面 5.特種材料鍛打閥芯 6.調質硬化后大推力閥桿 7.閥蓋 8.美國進口填料 9.填料壓蓋 10.高強度支架 11.特種材料連接套 12.執行機構推桿 13.執行器零部件 14.活塞 15.執行器零部件
原理 ：
1. 設計原理；該三通閥利用雙作用執行機構，設計思路源于;結構簡單﹑易更換﹑故障率低﹑推力大﹑儲氣容積小等特點。適用于快速動作且推力大的工況，使用過程中，即避免了單作用執行器利用彈簧復位﹑導致快速動作時，彈簧可能會崩斷的缺點。也解決了由于單作用執行器氣囊空間過大，導致閥門速度慢等問題。
2.工作原理；常開或常關（工作方向與回流方向）可根據需求定制。當信號壓力輸入時，在活塞上產生推力，帶動推桿、閥桿，使閥芯(塞)移動到極端位置，實現閥門關閉(開啟)或改變介質流向，當信號壓力撤除時，使閥芯(塞)恢復到初始狀態。
■技術指標
表一 1
■主要性能參數
表一 2
| 閥體形式 | 三通鑄造閥 |
| 公稱通徑 | DN40～DN150 （可特殊定制其他規格） |
| 公稱壓力 | PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K |
| 法蘭標準 | GB、JB、ANSI、JIS、HG等 |
| 連接形式 | 法蘭式 (RF、FF) |
| 閥蓋形式 | (常溫型) 標準型 |
| 壓蓋型式 | 壓蓋式 |
| 密封填料 | 進口V型聚四氟乙烯填料 |
| 閥芯形式 | 三通 |
| 流量特性 | 快開 |
| 公稱通徑(mm) | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |
| 額定流量系數Kv | 30 | 48 | 75 | 120 | 190 | 300 | 480 | |
| 額定行程mm | 8 | 12 | 20 | 25 | 40 | |||
| 有效面積cm2 | - | - | - | - | ||||
| 允許泄露量 | 硬密封 | |||||||
| VI 級(液體) | ||||||||
| 允許壓差MPa | - | |||||||
| 信號壓力KPa | 400～600（KPa） | |||||||
■安裝與維護
1.在安裝前，對管道應進行清洗，閥門入口處要有足夠的直管段，并配有過濾器。閥體與管道的法蘭連接，要注意同軸度。口徑不一致時，應用漸縮管。
2.安裝場地應考慮到人員與設備的安全，既便于操作，又有利于拆裝與維修。
3.閥門應正立垂直安裝在水平管道上，不得已時可傾斜安裝或閥自重量較大時與有振動的場合，要用支撐架，避免水平安裝。
4.介質流動方向應與閥體上的箭頭指向一致。氣源應干燥、無油。閥門應在環境溫度55℃內的場所使用。
5.常見故障與排除方法見 表一 3
| 故障現象 | 產生原因 | 排除方法 |
| 信號輸入時不動作 | 1、排氣截止閥被關閉 2、閥體內有異物卡死 3、推桿、閥桿、閥芯(塞)卡死 |
1、打開排氣截止閥 2、拆裝、排除異物 3、拆裝、消除卡死原因 |
| 閥關閉不嚴密、泄漏量過大 | 1、閥體內異物卡住 2、閥芯(塞)、閥座磨損 3、壓差過大、超過允許壓差 |
1、排除異物 2、更換或重新研磨 3、加大一檔執行機構 |
| 閥動作不穩定有振動現象 | 1、執行機構推力不夠 2、支撐不穩、附近有振動源 |
1、選取大一擋執行機構 2、加強支撐或改動管路消除水錘 |
| 填料函處滲漏 | 1、填料壓蓋沒壓緊 2、填料損壞 3、閥桿損壞 |
1、壓緊填料壓蓋 2、更換填料 3、更換閥桿 |
| 閥體與上閥蓋連接處滲漏 | 1、密封墊圈損壞 2、緊固件松動 |
1、更換密封墊圈 2、擰緊 |
| 閥動作遲鈍 | 1、閥內堵塞或結焦 2、活塞密封圈損壞、活塞上、下串氣 3、信號至執行 機構連接管道漏氣 4、填料太緊或損壞、閥桿摩擦力過大 |
1、清洗 2、更換密封圈 3、堵漏 4、調整填料壓蓋螺釘或更換填料 |
■維護
1.清洗閥門：對清洗一般介質，只要用水洗凈就可以。但對清洗有害健康的介質，首先要了解其性質，再選用相應的清洗方法。
2.閥門的拆卸：將外露表面生銹的零件先除銹，但在除銹前，要保護好閥座、閥芯、閥桿與推桿等精密零件的加工表面。拆裝閥座時應使用專用工具。
3.閥芯、閥座：二密封面有較小的銹斑與磨損，可用機械加工的方法進行修理，如損壞較嚴重必須換新。但不管修理或更換后的硬密封面，都必須進行研磨。
4.易損零件：填料、密封墊片、O型圈與閥芯密封環等，每次檢修時，全部換新。
■型號編制說明
KSSQNA-□□
| 產品 | KS | 快速執行器 |
| S | 雙作用活塞式機構 | |
| 閥門類型 | Q | 切斷閥 |
| 閥門形式 | P | 單座 |
| N | 三通 | |
| 手輪 | 帶 | -2 |
| 不帶 | 無 | |
| 工作電壓 | 24 | 24V |
| 220 | 220V | |
| 公稱壓力(PN) | 16 | 1.6Mpa |
| 25 | 2.5Mpa | |
| 40 | 4.0Mpa | |
| 64 | 6.4MPa |
■訂貨須知
訂貨時請用戶提供以下資料
1、產品型號名稱；
2、公稱通徑(DN)；
3、閥體與閥內零件材料；
4、工作電壓：
5、公稱壓力(PN)；
6、工作溫度與環境溫度；
7、需要附件；
8、是否配制法蘭；
