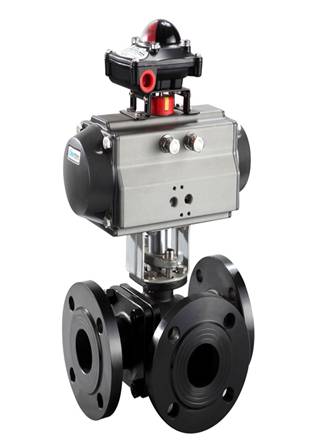

| ZSHO-3氣動三通球閥 |
| 尺寸規格范圍: DN15~DN200 壓力等級范圍: PN1.6~PN6.4Mpa |
產品說明
產品名稱：氣動三通法蘭球閥
產品類型：氣動球閥系列
產品介紹：氣動三通法蘭球閥可分為L形氣動三通球閥和T形氣動三通球閥，L形（Q44F）三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接；T形（Q45F）三通球閥用于介質分流、合流及流向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。
產品用途：適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。
■閥體
| 閥體形式 | 三通鑄造球型閥 |
| 公稱通徑 | DN15～200mm |
| 公稱壓力 | 國標PN1.6、2.5、4.0、6.4 MPa；美標ANSI 150、300LB ；日標JIS 10、20、30K |
| 法蘭標準 | JIS、ANSI、GB、JB、HG等 |
| 連接形式 | 法蘭式、螺紋式(適用于1/2"～2") |
| 閥蓋形式 | 整體式 |
| 壓蓋型式 | 壓板壓緊式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨 |
■用途及結構
L型三通球閥用于介質流向的節換，能使相互垂直的兩個通道連通。
T型三通球閥用于介質的分流、合流及流向切換，T型孔道可以使三個通道互相連通或使其中的兩個通道連通，三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。
■閥內件
| 閥芯形式 | O型球體閥芯 |
| 流量特性 | 快開特性 |
■執行機構
| 執行器型號 | GT、SR、ST、AT、AW系列單雙作用氣動執行器 |
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -20～+90℃ |
| 作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
| 可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
■外形尺寸
| 型號ZSHO-3 | |||||||||||
| 通徑DN | L | L1 | D | K | D1 | n-Φd | b | f | H | W | |
| mm | in | ||||||||||
| 25 | 1″ | 200 | 100 | 115 | 85 | 65 | 4-Φ14 | 16 | 2 | 193 | 140 |
| 32 | 1 1/4″ | 220 | 100 | 140 | 100 | 76 | 4-Φ18 | 18 | 2 | 212 | 164 |
| 40 | 1 1/2″ | 250 | 125 | 150 | 110 | 84 | 4-Φ18 | 18 | 2 | 230 | 164 |
| 50 | 2″ | 260 | 130 | 165 | 125 | 99 | 4-Φ18 | 20 | 3 | 268 | 190 |
| 65 | 2 1/2″ | 300 | 150 | 185 | 145 | 118 | 4-Φ18 | 20 | 3 | 293 | 210 |
| 80 | 3″ | 320 | 160 | 200 | 160 | 132 | 8-Φ18 | 20 | 3 | 325 | 247 |
| 100 | 4″ | 370 | 185 | 220 | 180 | 156 | 8-Φ18 | 22 | 3 | 380 | 276 |
| 125 | 5″ | 430 | 215 | 250 | 210 | 184 | 8-Φ18 | 22 | 3 | 468 | 348 |
| 150 | 6″ | 480 | 240 | 285 | 240 | 211 | 8-Φ23 | 24 | 3 | 510 | 378 |
| 200 | 8″ | 550 | 275 | 340 | 295 | 256 | 12-Φ23 | 24 | 3 | 655 | 432 |
