在前面的文章中，我們了解了怎樣根據工藝條件來選擇調節閥？知道選擇調節閥的型式的5點要求和選擇調節閥的材質5點注意。本文接著來學習怎樣根據工藝對象的特點來選擇流量特性？
調節閥的流量特性是介質流過調節閥的相對流量與相對位移（調節閥的相對開度）間的關系，一般來說改變調節閥的閥心與閥座的流通截面，便可控制流量，但實際上由于多種因素的影響，如在節流面積變化的同時，還發生閥前后壓差的變化，而壓差的變化又將引起流量的變化。
在閥前后壓差保持不變時，調節閥的流量特性稱為理想流量特性；調節閥的結構特性是指閥心位移與流體流通截面積之間的關系，它純粹由閥心大小和幾何形狀決定，與調節閥幾何形狀有關外，還考慮了在壓差不變的情況下流量系數的影響，因此，調節閥的理想流量特性與結構特性是不同的。
理性流量特性主要有線性、等百分比、拋物線及快開四種。在實際生產應用過程中，調節閥前后壓差總是變化的，這時的流量特性稱為工作流量特性，因?yàn)檎{(diào)節閥往往和工藝設備串聯或并聯使用，流量因阻力損失的變化而變化，在實際工作中因閥前后壓差的變化而使理想流量特性畸變成工作特性。
調節閥的理想流量特性，在生產中常用的是直線、等百分比、快開三種，拋物線流量特性介于直線與等百分比之間，一般可用等百分比來代替，而快開特性主要用于二位式調節及程序控制中，因此，調節閥的特性選擇是指如何選擇直線和等百分比流量特性。
目前調節閥流量特性的選擇多采用經驗準則，可從下述幾個方面考慮。
1、從調節系統的質量分析

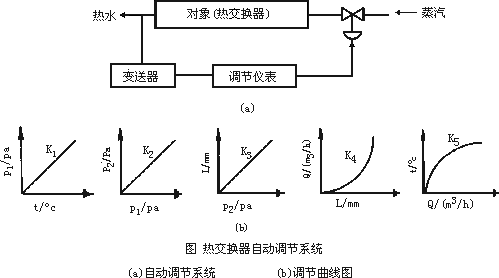

熱交換器的自動調節系統如圖所示，它是由調節對象、變送器、調節儀表和調節閥等環節組成。
圖中K1為變送器的放大系數， K2為調節儀表的放大系數，K3為執行機構的放大系數， K4為調節閥的放大系數，K5為調節對象的放大系數。
很明顯，系統的總放大系數K為：K=K1K2K3K4K5圖熱交換器自動調節系統K1、K2、K3、K4、K5分別為變送器、調節儀表、執行機構、調節閥、調節對象的執行放大系數，在負荷變動的情況下，為使調節系統仍能保持預定的品質指標；則希望總的放大系數在調節系統的整個操作范圍內保持不變。通常，變送器、調節器（已整定好）和執行機構的放大系數是一個常數，但調節對象的放大系數卻總是隨著操作條件變化而變化，所以對象的特性往往是非線性的。因此，適當選擇調節閥的特性，以閥的放大系數的變化來補償調節對象放大系數的變化，而使系統的總放大系數保持不變或近似不變，從而提高調節系統的質量。
因此，調節閥流量特性的選擇應符合：
K4K5 =常數
對于放大系數隨負荷的加大而變小的現象，假如選用放大系數隨負荷加大而變大的等百分比特性調節閥，便能使兩者相互抵消，合成的結果，使總放大系數保持不變，近似于線性。當調節對象的放大系數為線性時，則應采用直線流量特性，使總放大系數保持不變。
2、從工藝配管情況考慮
調節閥總是與管道、設備等連在一起使用，由于系統配管情況的不同，配管阻力的存在引起調節閥上壓降的變化，因此，閥的工作流量特性與閥的理想流量特性也有差異。必須根據系統特點來選擇希望得到的工作特性，然后再考慮配管情況來選擇相應的理想特性。
調節閥、全部工藝設備和管路系統上的壓差，稱為系統總壓差。調節閥全開時閥前后壓差Δpmin與系統總壓差Δp之比稱為S 值，即
S=Δpmin/Δp
考慮工藝配管情況，可參照下表選擇相應的理想特性。
從上表可以看出，當S= 1～0.6之間時，所選理想特性與工作特性一致。當S=0.6～0.3 時，若要求工作特性是線性的應選等百分比，這是因?yàn)槔硐胩匦詾榈劝俜直忍匦缘拈y，當S=0.6～0.3時，經畸變的工作特性已經接近線性了；當要求的工作特性為等百分比時，那么其理想曲線應比它更凹一些，此時可通過調節閥定位器凸輪外廓曲線來補償或采用雙曲線特性來解決。當S <0.3 時，直線特性已嚴重畸變?yōu)榭扉_特性而不利于調節，既使是等百分比理想特性，工作特性也已嚴重偏離理想特性接近于直線特性，雖然仍能進行調節，但它的調節范圍已大大減小，所以一般不希望S 值小于0.3。確定阻力比S 的大小，應從兩個方面考慮：首先應保證調節性能，S值越大，工作特性畸變越小，對調節有利；但S 越大說明調節的壓差損失越大，造成不必要的動力消耗。一般設計時取S = 0.3～0.5 之間，對于高壓系統考慮到節約動力，允許S= 0.15。對于氣體介質，因阻力損失較小，一般S 值都大于0.5。
3、從負荷變化情況分析
直線特性調節閥在小開度時流量相對變化值大，過于靈敏容易引起振蕩，使閥心、閥座極易受到破壞，在S值小，負荷變化大的場合不宜采用。等百分比調節閥的放大系數隨調節閥行程增加而增加，流量相對變化值是恒定不變的，因此它對負荷波動有較強的適應性，無論在滿負荷或半負荷生產時，都能很好的調節，從制造角度來看也并不困難，因此在生產過程中等百分比是應用最廣泛的一種。
