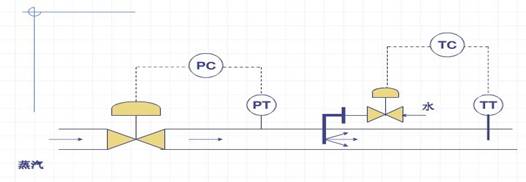

■減壓減溫示意圖
.jpg)

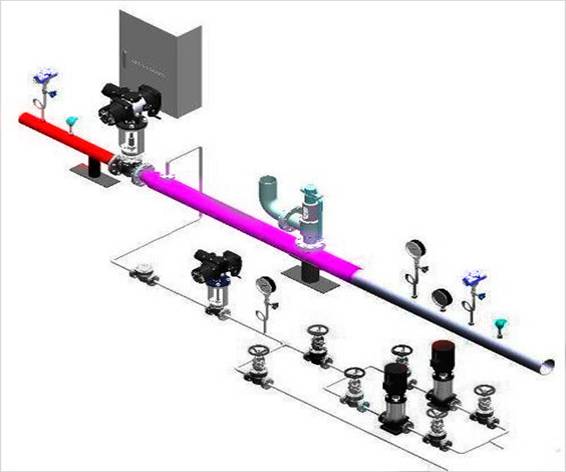

■TK-W-Y-D-H型一體式電動減溫減壓裝置
.jpg)
■簡介
減溫減壓裝置由減溫減壓閥、節流孔板、電動給水調節閥、安全閥、節流閥、截止閥、止回閥、蒸汽管道、給水管、法蘭、緊固件等組成。
■主要特點
a)、采用減溫減壓閥結構，使蒸汽減溫、減壓在同一閥內進行，使整套裝置的長度大大縮短，減少了占地面積，降低了工程投資。
b)、采用直行程雙閥座減溫減壓閥結構，閥內設有節流網罩，增強減溫水的霧化效果，保護了閥座及閥體，延長了閥門的使用壽命，同時也降低了裝置的噪音。雙座閥不平衡力小、調節范圍廣、動作平穩，決對不會出現卡死現象。
c)、溫度調節系統采用直行程單座給水調節閥+節流裝置,既減小閥門的泄漏量,能合理分配給水系統上的壓差，同一口徑，不同的流量系數CV值可供選擇，使溫度調節系統調節靈敏度及精確度大大提高。
d)、電動減溫減壓閥、電動給水調節閥用直行程電動執行機構，去除了傳統的杠桿鉸鏈機構，減少了空行程環節，進一步提高了調節系統的靈敏度及精確度。
e)、應用場合：次高溫高壓參數(P1≤5.4MPa，T1≤485℃)或安裝場地狹小的場合
■使用與維護安裝
減溫減壓器到貨后必須妥善保管，切忌受潮銹蝕及異物進入裝置內；
1、減溫減壓器彈簧式安全閥在出廠時已整定至規定起跳壓力并已鉛封，故不需要拆卸可直接進行安裝；
2、減溫減壓器沖量式安全閥、減壓閥、給水分配閥或調節閥、止回閥、截止閥、節流閥在現場必須拆卸，抹去防銹油，裝上填料，壓緊填料壓蓋，必須保證閥內是徹底干凈的（30%閥門事故是由于閥內部干凈造成的），所有的連接管、壓力表彎管、減溫器、蒸汽管道內均必須保證干凈。如上述閥門用戶要求為不拆卸安裝，則我公司按不解體組裝，閥門到現場后可不解體直接安裝；
3、減溫減壓器安裝前減溫器管道必須保證干凈，減溫水噴嘴千萬不能堵死，該孔徑較小，極易被異物堵塞，噴嘴孔若被堵塞造成運行工況不佳，甚至造成超溫爆管危及人身及設備安全；
4、減溫減壓器必須檢查減壓閥，給水分配閥（調節閥）其DKJ執行機構或直徑程執行機構與圖紙要求的型號是否一致，閥門與角行程執行機構的連接應是使閥門滿行程與執行機構曲柄旋轉90°。
5、減溫減壓器水壓試驗時不安裝安全閥，法蘭口用堵板堵死，堵板的厚度選擇應與法蘭厚度一致，二者用螺栓連接，水壓試驗后拆除堵板再裝安全閥，堵板由用戶自理；
6、減溫減壓器安裝現場裝配焊接，必須注意連接管道的材質，合金鋼焊前必須預熱，焊后作退火處理，并進行100%無損探傷；
7、減溫減壓器對于給水分配閥（調節閥）及減壓閥杠桿上的孔不敷應用時可以另外開孔，以便與執行器機構相匹配，閥門與執行器之間的連桿由用戶視現場情況自量。各類閥門所配置的電動執行器，調試應嚴格按照電動執行器生產廠說明
■型號編制
□TK ─調節，控制大類
□W─減溫
□Y─減壓
□D─電動控制□Q─ 氣動控制
□F─ 帶PLC控制柜□H─ 帶PID控制柜□X─ 不帶
列：TK-W-Y-D-H 為電動型，帶PLD控制柜的減溫減壓裝置。
